Hướng dẫn đầy đủ về Máy biến áp: Loại, Xếp hạng & Ứng dụng

Một máy biến áp điện là một thiết bị điện từ tĩnh truyền năng lượng điện giữa các mạch thông qua cảm ứng điện từ. Định mức của nó—được biểu thị bằng vôn-ampe (VA) hoặc kilovolt-ampe (kVA)—cho biết mức tải tối đa mà nó có thể xử lý liên tục mà không bị quá nóng. Hiểu cách đánh giá máy biến áp, loại nào tồn tại và loại nào phù hợp với ứng dụng của bạn là điều cần thiết để thiết kế hệ thống điện an toàn, hiệu quả.

Máy biến áp được đánh giá như thế nào?

Máy biến áp được đánh giá ở volt-ampe (VA) hoặc kilovolt-ampe (kVA) , không phải watt—vì định mức phải tính đến cả tải điện trở và tải phản kháng, bất kể hệ số công suất. Đánh giá phản ánh tích số của điện áp định mức và dòng điện định mức của máy biến áp ở phía sơ cấp hoặc thứ cấp.

Các thông số chính trong bảng tên máy biến áp bao gồm:

• định mức kVA – Tổng công suất biểu kiến (ví dụ: 50 kVA, 500 kVA)
• Điện áp sơ cấp và thứ cấp – Mức điện áp đầu vào và đầu ra (ví dụ: 11.000V / 400V)
• Tần số – Thông thường là 50 Hz hoặc 60 Hz
• Trở kháng (%Z) – Ảnh hưởng đến dòng điện ngắn mạch; giá trị phổ biến nằm trong khoảng từ 4% đến 6%
• Lớp làm mát – ONAN (dầu tự nhiên, không khí tự nhiên), ONAF, OFAF, v.v. cho các đơn vị lớn; AN hoặc AA cho loại khô
• Lớp cách nhiệt – Xếp hạng nhiệt độ như Loại B (130°C), Loại F (155°C) hoặc Loại H (180°C)

Ví dụ, một Máy biến áp 100 kVA ở 400V thứ cấp có thể cung cấp dòng điện tối đa 144,3 A (100.000 400 × √3 đối với ba pha). Vượt quá mức này liên tục sẽ gây ra sự xuống cấp cách điện và cuối cùng là hỏng hóc.

Máy biến áp bước lên và bước xuống

Việc phân loại cơ bản nhất của máy biến điện là theo hướng chuyển đổi điện áp.

Máy biến áp tăng cường

Máy biến áp tăng áp làm tăng điện áp từ sơ cấp lên thứ cấp. Cuộn thứ cấp có số vòng dây nhiều hơn cuộn sơ cấp. Ví dụ, một máy phát điện 11 kV có thể cấp nguồn cho máy biến áp tăng cường để tạo ra điện áp 400 kV để truyền tải đường dài—giảm dòng điện và do đó tổn thất điện trở (P = I²R) xuống hơn 1.000. Các nhà máy điện thường sử dụng máy biến áp tăng áp ở giai đoạn đầu ra.

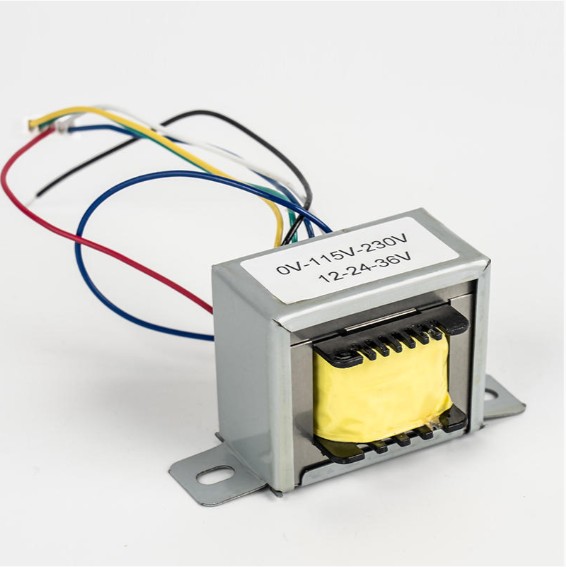

Máy biến áp bước xuống

Máy biến áp giảm áp giúp giảm điện áp để đảm bảo tiêu dùng an toàn cho người dùng cuối. Trạm biến áp phân phối hạ mức từ 33 kV hoặc 11 kV xuống 400V/230V để cung cấp cho khu dân cư và thương mại. Các thiết bị hạ áp nhỏ hơn (ví dụ: 240V đến 12V) cấp nguồn cho hệ thống chiếu sáng điện áp thấp, chuông cửa và hệ thống điều khiển HVAC.

Cả hai loại đều tuân theo nguyên tắc tỷ số vòng dây giống nhau: V₁/V₂ = N₁/N₂, trong đó V là điện áp và N là số vòng dây quấn.

Các loại máy biến áp khác nhau và ứng dụng của chúng

Máy biến áp được thiết kế dưới nhiều dạng, mỗi dạng được tối ưu hóa cho các yêu cầu hiệu suất, môi trường và mức công suất cụ thể. Dưới đây là những loại quan trọng nhất.

Máy biến áp điện

Máy biến áp điện lực hoạt động trong mạng lưới truyền tải ở điện áp trên 33 kV và xếp hạng thường từ 100 MVA đến hơn 1.000 MVA. Chúng được thiết kế để hoạt động gần như đầy tải liên tục và ưu tiên tổn thất thấp hơn tất cả các yếu tố khác. Làm mát bằng dầu (ONAN/ONAF) là tiêu chuẩn. Hiệu quả của chúng thường vượt quá 99% , khiến mức cải thiện dù chỉ 0,1% cũng trở nên đáng kể ở quy mô lưới.

Công ty TNHH Công nghệ Điện tử Chuangbiao Ninh Ba áp dụng công nghệ máy biến áp tần số thấp trong cơ sở hạ tầng hệ thống điện—đảm bảo truyền tải năng lượng hiệu quả và giảm tổn thất đường dây để đảm bảo lưới điện hoạt động ổn định.

Máy biến áp phân phối

Máy biến áp phân phối giảm điện áp từ trung thế (thường là 11 kV hoặc 33 kV) xuống điện áp thấp (400V/230V) tại điểm phân phối. Chúng hoạt động ở mức tải thay đổi và được đánh giá từ 25 kVA đến 2.500 kVA . Cả hai biến thể loại dầu và loại khô (nhựa đúc) đều phổ biến, loại khô được ưu tiên sử dụng trong nhà do an toàn cháy nổ.

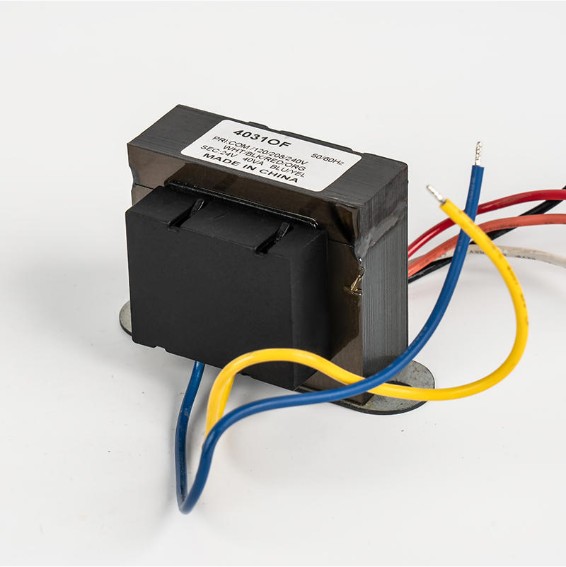

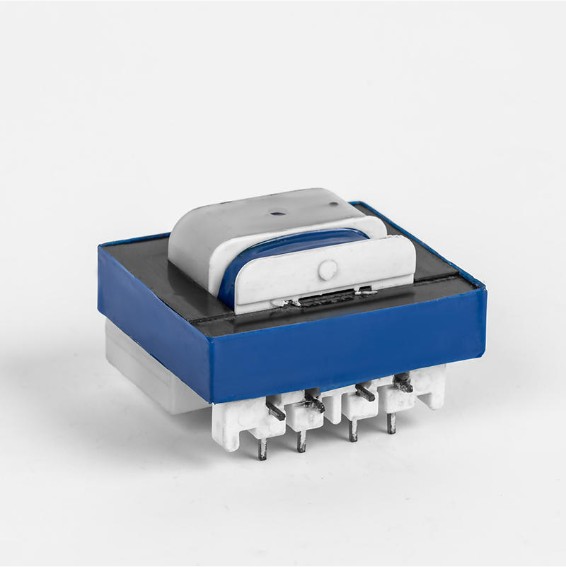

Máy biến áp điều hòa

Một air conditioner transformer is a specialized low-frequency transformer that converts incoming AC mains voltage to the DC levels required to drive máy nén, động cơ quạt và bảng điều khiển . Trong máy điều hòa không khí hệ thống phân chia, máy biến áp bảng điều khiển thường tạo ra điện áp xoay chiều 24V cho mạch điều nhiệt. Các thiết bị HVAC thương mại lớn hơn có thể sử dụng máy biến áp có công suất định mức 40–150 VA để điều khiển nguồn điện.

Trong máy điều hòa không khí loại biến tần, máy biến áp hoạt động như một phần của chuỗi chuyển đổi AC-DC-AC. Thiết kế máy biến áp hiệu quả ở đây tác động trực tiếp đến mức năng lượng của thiết bị (EER/COP). Máy biến áp tần số thấp của Chuangbiao phục vụ chính xác vai trò này trong thiết bị làm lạnh—chuyển đổi nguồn điện xoay chiều thành DC phù hợp để điều khiển máy nén và động cơ quạt, giúp làm mát hoặc sưởi ấm hiệu quả.

Máy biến áp cách ly

Một isolation transformer has a Tỷ lệ lượt 1: 1 —mục đích chính của nó không phải là chuyển đổi điện áp mà là cách ly điện giữa các mạch. Điều này phá vỡ các vòng lặp trên mặt đất, ngăn chặn tiếng ồn ở chế độ chung và mang lại sự an toàn cho nhân viên trong các môi trường như bệnh viện, phòng thí nghiệm và trung tâm dữ liệu.

Thông số kỹ thuật chính cần lưu ý:

• Điện áp cách ly : Thông thường 1.500V đến 4.000V giữa các cuộn dây
• Dòng rò : Các thiết bị cấp y tế phải giữ mức rò rỉ dưới 500 µA (IEC 60601)
• Cuộn dây được che chắn : Tấm che chắn Faraday tiếp tục làm giảm khả năng ghép điện dung trong các thiết bị điện tử nhạy cảm

Trong tự động hóa công nghiệp, máy biến áp cách ly bảo vệ PLC và cảm biến khỏi sự thay đổi điện áp cao trên đường dây điện.

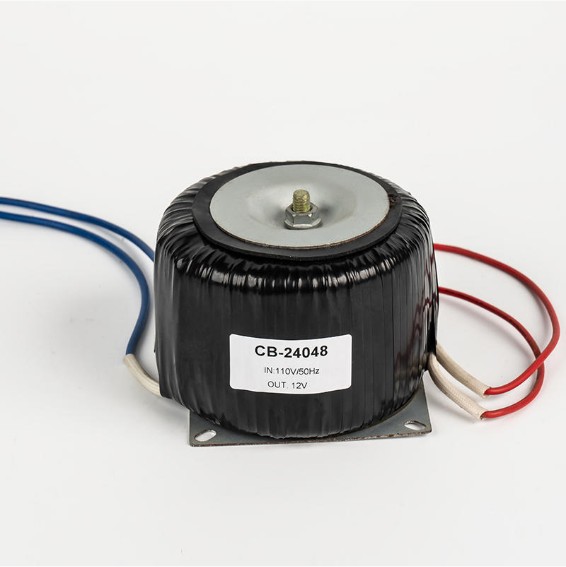

Máy biến áp hình xuyến

Máy biến áp hình xuyến sử dụng lõi từ hình bánh rán (hình xuyến) thay vì ngăn xếp E-I thông thường. Đường dẫn lõi liên tục giúp loại bỏ các khoảng trống không khí, cung cấp:

• Hiệu suất lên tới 95–98% , so với ~ 85–90% đối với các thiết kế lõi EI tương đương
• Nhiễu điện từ thấp (EMI) – từ trường tản lạc thường thấp hơn 8–10 lần so với máy biến áp lõi EI
• Nhỏ gọn và nhẹ – nhỏ hơn và nhẹ hơn tới 50% so với các thiết kế EI tương đương
• Tổn thất không tải thấp và tiếng ồn có thể nghe được

Máy biến áp hình xuyến được sử dụng rộng rãi trong thiết bị âm thanh, dụng cụ y tế, bảng điều khiển công nghiệp và nguồn điện cao cấp trong đó không gian và EMI là những hạn chế quan trọng. Hạn chế chính của chúng là chi phí trên mỗi VA cao hơn so với các thiết kế cán mỏng thông thường và dễ bị bù DC gây ra bão hòa lõi.

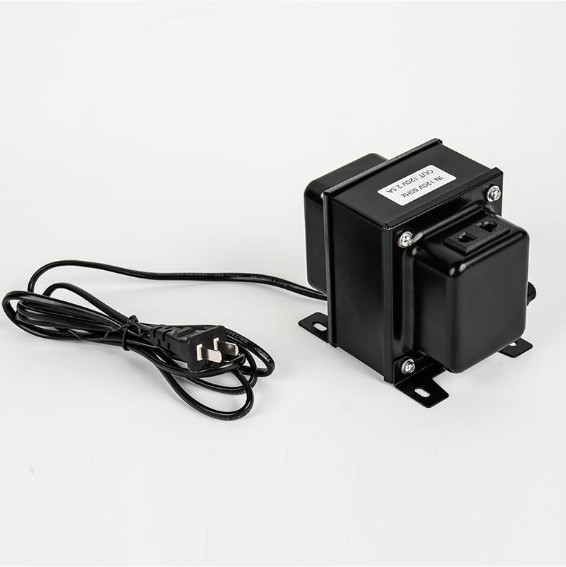

Máy biến áp tự động

Một auto-transformer uses a single shared winding (with a tap point) rather than two separate windings. This makes it nhỏ gọn hơn và rẻ hơn —hữu ích khi cần điều chỉnh điện áp vừa phải, chẳng hạn như chuyển đổi điện áp 220V sang 110V hoặc khởi động mềm động cơ. Tuy nhiên, nó không cung cấp khả năng cách ly điện, khiến nó không phù hợp khi cần cách ly an toàn.

Máy biến áp dụng cụ (CT & PT)

Máy biến dòng điện (CT) và máy biến điện áp/điện áp (PT/VT) được sử dụng để đo lường và bảo vệ , không phải cung cấp điện. CT định mức 1000:5 Dòng điện giảm dần để đo sáng an toàn. Điện áp định mức PT 11.000:110 V cho phép vôn kế và rơle hoạt động ở mức thiết bị tiêu chuẩn. Cấp chính xác nằm trong khoảng từ 0,1 đến 3 đối với đo sáng và 5P hoặc 10P đối với bảo vệ.

Sơ lược về các loại máy biến áp

Máy biến áp tần số thấp trong ứng dụng công nghiệp và năng lượng mới

Máy biến áp tần số thấp (hoạt động ở tần số điện lưới 50 hoặc 60 Hz) vẫn là xương sống của hệ thống điện công nghiệp do độ bền, hiệu suất cao và khả năng xử lý mức công suất lớn một cách đáng tin cậy. Không giống như máy biến áp chuyển mạch tần số cao, thiết kế tần số thấp vốn đã bền hơn và phù hợp hơn với môi trường khắc nghiệt.

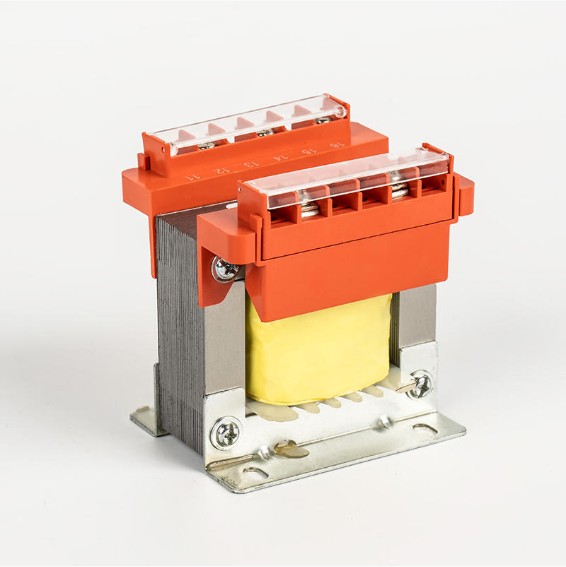

Điều khiển và tự động hóa công nghiệp

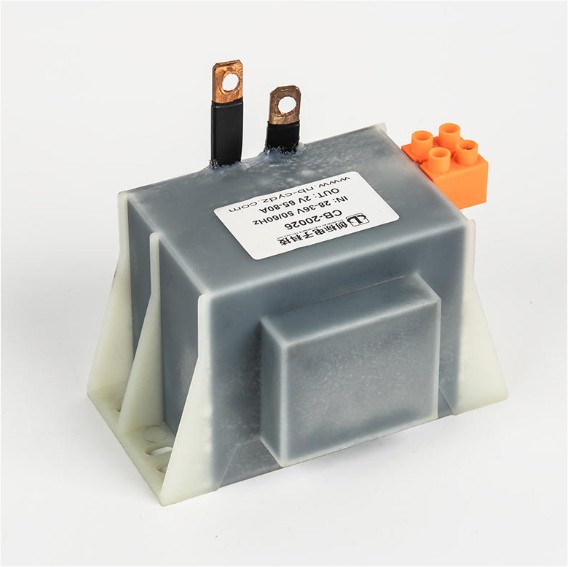

Trong các hệ thống tự động hóa công nghiệp, máy biến áp tần số thấp đóng vai trò là thành phần cốt lõi trong điều khiển công suất, thực hiện chuyển đổi AC-to-DC và điều khiển động cơ cũng như bộ truyền động. Trong máy hàn điện, họ cung cấp Điện áp và dòng hàn ổn định —quan trọng đối với chất lượng mối hàn ổn định. Bộ điều chỉnh và ổn định điện áp cũng phụ thuộc vào máy biến áp tần số thấp để duy trì dung sai đầu ra chặt chẽ khi tải dao động.

Bộ biến tần quang điện và lưu trữ năng lượng

Khi năng lượng tái tạo được mở rộng trên toàn cầu, máy biến áp tần số thấp đã trở nên không thể thiếu trong bộ biến tần quang điện (PV). trong một hệ thống PV nối lưới , máy biến áp chuyển đổi DC từ các tấm pin mặt trời thành AC tương thích với lưới điện, tăng điện áp lên mức lưới điện đồng thời cung cấp khả năng cách ly điện thiết yếu—một yêu cầu pháp lý ở nhiều quốc gia. Máy biến áp biến tần PV điển hình hoạt động với hiệu suất 97–98,5%.

Trong hệ thống lưu trữ năng lượng bằng pin (BESS), máy biến áp xử lý dòng điện hai chiều—sạc pin từ lưới (AC sang DC) và xả trở lại lưới hoặc tải (DC sang AC). Độ tin cậy của chúng trong vai trò luân chuyển này quyết định trực tiếp đến thời gian hoạt động của hệ thống và hiệu quả của chuyến đi khứ hồi.

Công ty TNHH Công nghệ Điện tử Chuangbiao Ninh Ba phát triển máy biến áp tần số thấp được tối ưu hóa chính xác cho các ứng dụng năng lượng mới này, kết hợp hiệu suất cao với độ ổn định nhiệt cần thiết để hoạt động liên tục trong môi trường quang điện và lưu trữ.

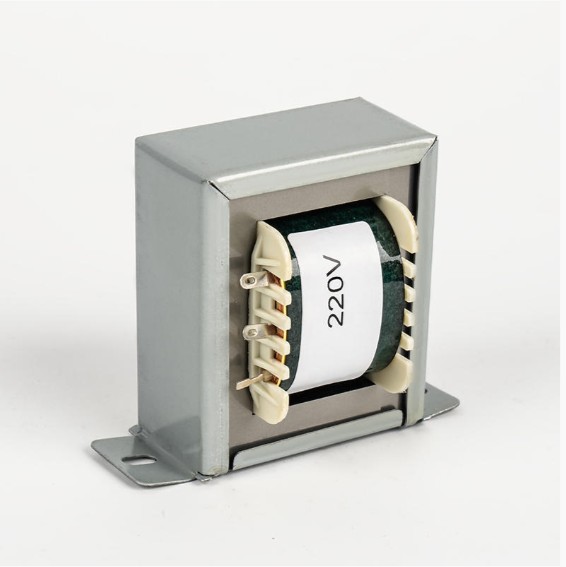

Thiết bị chiếu sáng và gia dụng

Máy biến áp tần số thấp trong các ứng dụng chiếu sáng điều chỉnh điện áp để kiểm soát độ sáng và tính nhất quán của màu sắc. Trong các thiết bị gia dụng, chúng đảm bảo nguồn cung cấp ổn định bất chấp biến động của nguồn điện—bảo vệ các thiết bị điện tử nhạy cảm khỏi sụt áp hoặc tăng điện áp có thể rút ngắn tuổi thọ thiết bị hoặc gây ra lỗi vận hành.

Cách chọn máy biến áp phù hợp cho ứng dụng của bạn

Việc chọn sai loại máy biến áp hoặc công suất định mức sẽ dẫn đến quá nhiệt, hư hỏng sớm hoặc gây nguy hiểm về an toàn. Hãy xem xét các yếu tố sau:

1. Loại tải và hệ số công suất – Tải cảm ứng (động cơ, máy hàn) có hệ số công suất thấp hơn; điều chỉnh kích thước kVA phù hợp, thường thêm biên độ 20–25%.
2. Yêu cầu điện áp – Xác nhận điện áp đầu vào (sơ cấp) và đầu ra (thứ cấp) và xem cần tăng hay giảm mức.
3. Yêu cầu cách ly – Nếu cần cách ly điện để đảm bảo an toàn hoặc loại bỏ tiếng ồn, hãy sử dụng máy biến áp hai cuộn dây cách ly hoặc tiêu chuẩn, không phải máy biến áp tự ngẫu.
4. Hạn chế về mặt vật lý – Khi không gian và EMI quan trọng (ví dụ: bộ khuếch đại âm thanh, thiết bị y tế), hãy chọn thiết kế hình xuyến.
5. Môi trường – Loại khô trong nhà (nhựa đúc) dành cho không gian hạn chế; làm mát bằng dầu cho các trạm biến áp ngoài trời hoặc lắp đặt công suất cao.
6. Hiệu quả và chi phí vận hành – Đối với máy biến áp chạy 24/7, Cải thiện 1% hiệu quả trên thiết bị 100 kVA tiết kiệm được khoảng 876 kWh mỗi năm—đáng kể trong vòng đời tài sản 20 năm.

Luôn xác minh việc tuân thủ các tiêu chuẩn hiện hành: IEC 60076 (máy biến áp điện), IEC 61558 (máy biến áp an toàn) hoặc dòng IEEE C57 cho các ứng dụng ở Bắc Mỹ.
