Cách thức hoạt động của máy biến áp: Các loại, cấu trúc, ứng dụng và hạn chế

là gì Máy biến áp ?

Máy biến áp là một thiết bị điện truyền năng lượng giữa hai hoặc nhiều mạch thông qua cảm ứng điện từ, cho phép chuyển đổi điện áp, điều chỉnh dòng điện và cách ly điện không có bất kỳ kết nối điện trực tiếp. Về cốt lõi, máy biến áp bao gồm hai hoặc nhiều cuộn dây (cuộn dây) quấn quanh một lõi từ chung. Khi dòng điện xoay chiều chạy qua cuộn sơ cấp, nó sẽ tạo ra một từ trường thay đổi tạo ra điện áp trong cuộn thứ cấp - đây là Định luật cảm ứng điện từ của Faraday.

Máy biến áp được phân loại rộng rãi theo tần số hoạt động thành hai loại chính: máy biến áp tần số thấp (thường hoạt động ở tần số 50–60 Hz) và máy biến áp tần số cao (hoạt động từ vài kHz đến vài MHz). Cả hai loại đều không thể thiếu trên các hệ thống điện, thiết bị công nghiệp, điện tử tiêu dùng và cơ sở hạ tầng năng lượng tái tạo.

Bối cảnh lịch sử: Máy biến áp đã cung cấp năng lượng cho thế giới như thế nào

Máy biến áp lần đầu tiên được trình diễn vào năm 1831 bởi Michael Faraday, người đã phát hiện ra hiện tượng cảm ứng điện từ. Máy biến áp thực tế mà chúng ta biết ngày nay được phát triển vào những năm 1880 bởi các kỹ sư bao gồm Lucien Gaulard, John Dixon Gibbs, William Stanley Jr. và nhóm tại Westinghouse. "Cuộc chiến dòng điện" giữa hệ thống DC của Edison và hệ thống AC của Tesla/Westinghouse đã giành chiến thắng dứt khoát nhờ AC - phần lớn là do máy biến áp có thể tăng điện áp để truyền tải đường dài và sau đó giảm điện áp xuống để sử dụng an toàn trong gia đình, điều mà công nghệ DC vào thời điểm đó không thể đạt được một cách hiệu quả.

Đến đầu thế kỷ 20, máy biến áp đã hình thành nên xương sống của lưới điện trên toàn thế giới. Ngày nay, từ những máy biến áp lõi ferrite nhỏ xíu bên trong bộ sạc điện thoại thông minh cho đến những máy biến thế khổng lồ 1.000 MVA đơn vị tại các trạm biến áp lưới điện quốc gia, công nghệ máy biến áp làm nền tảng cho hầu như tất cả cơ sở hạ tầng điện hiện đại.

Khái niệm cơ bản về máy biến áp: Điện áp, tỷ số vòng dây và hiệu suất

Hoạt động cơ bản của máy biến áp được điều chỉnh bởi tỷ số vòng dây - tỷ lệ số vòng dây trong cuộn sơ cấp (N₁) so với cuộn thứ cấp (N₂):

• Máy biến áp tăng áp : N₂ > N₁ → Điện áp thứ cấp cao hơn điện áp sơ cấp (ví dụ: đầu ra của nhà máy điện tăng lên 400 kV để truyền tải đường dài)
• Máy biến áp hạ áp : N₂ < N₁ → Điện áp thứ cấp thấp hơn điện áp sơ cấp (ví dụ: phân phối 11 kV giảm xuống 230 V cho gia đình)
• Máy biến áp cách ly : N₁ = N₂ → Cùng một điện áp ở cả hai phía, dùng để đảm bảo an toàn điện và cách ly tiếng ồn

Mối quan hệ điện áp là: V₁/V₂ = N₁/N₂. Do đó, dòng điện biến đổi nghịch đảo: I₁/I₂ = N₂/N₁. Máy biến áp điện hiện đại đạt được hiệu suất 95%–99,5% , khiến chúng trở thành một trong những máy điện hiệu quả nhất từng được chế tạo. Tổn hao phát sinh từ hai nguồn: tổn hao đồng (làm nóng I2R trong cuộn dây) và tổn hao lõi (tổn hao trễ và dòng điện xoáy trong lõi từ).

Cấu trúc máy biến áp: Giải thích các thành phần cốt lõi

Để hiểu cách thức hoạt động của máy biến áp đòi hỏi phải biết các thành phần cấu trúc chính của nó:

lõi từ

Lõi truyền từ thông giữa các cuộn dây. Máy biến áp tần số thấp sử dụng lõi thép silicon nhiều lớp (tấm dày 0,25–0,5 mm) để giảm thiểu tổn thất dòng điện xoáy ở tần số 50/60 Hz. Máy biến áp tần số cao sử dụng lõi ferrite hoặc lõi sắt bột, có tổn hao lõi thấp hơn ở tần số kHz–MHz. Hình dạng lõi khác nhau — các hình dạng phổ biến bao gồm lõi E-I, lõi hình xuyến và lõi U-I, mỗi lõi đều có những ưu điểm cụ thể về hiệu suất từ ​​thông, tính dễ quấn dây và khả năng che chắn EMI.

Cuộn dây sơ cấp và thứ cấp

Cuộn dây là những cuộn dây bằng đồng (hoặc đôi khi bằng nhôm) cách điện quấn quanh lõi. Cuộn sơ cấp nhận nguồn điện xoay chiều đầu vào; thứ cấp cung cấp năng lượng đầu ra. Thiết kế nhiều cuộn dây có thể cung cấp nhiều điện áp đầu ra cùng một lúc. Lớp cách điện (A, B, F, H) xác định nhiệt độ tối đa cho phép - Lớp cách nhiệt loại H chịu được nhiệt độ lên tới 180°C , thích hợp cho máy biến áp công nghiệp tải cao.

Hệ thống cách nhiệt và làm mát

Máy biến áp công suất lớn được ngâm trong dầu khoáng hoặc chất lỏng este tổng hợp để vừa cách điện vừa tản nhiệt. Máy biến áp loại khô nhỏ hơn sử dụng làm mát bằng không khí hoặc bọc nhựa (máy biến áp nhựa đúc). Các thiết bị làm mát bằng dầu có thể triển khai hệ thống làm mát bằng không khí và dầu cưỡng bức (OFAF) để xử lý xếp hạng lên đến 1.000 MVA trở lên .

Cách thức hoạt động của máy biến áp: Quy trình điện từ từng bước

1. Điện áp xoay chiều được đặt vào cuộn sơ cấp, truyền dòng điện xoay chiều chạy qua nó.
2. Dòng điện xoay chiều này tạo ra từ thông biến đổi theo thời gian trong lõi, tỷ lệ thuận với điện áp đặt vào và tỷ lệ nghịch với tần số và số vòng dây (Định luật Faraday: V = N × dΦ/dt).
3. Từ thông được truyền hiệu quả qua lõi đến cuộn dây thứ cấp.
4. Từ thông thay đổi tạo ra EMF (điện động lực) trong cuộn dây thứ cấp - điện áp đầu ra - được xác định bởi tỷ số vòng dây.
5. Khi tải được kết nối với thứ cấp, dòng điện chạy qua và máy biến áp sẽ tự động điều chỉnh dòng điện sơ cấp để duy trì cân bằng năng lượng (trừ tổn thất).

Quá trình này hoàn toàn thụ động — không có bộ phận chuyển động, không có chuyển mạch chủ động trong máy biến áp thông thường — đó là lý do tại sao máy biến áp mang lại độ tin cậy đặc biệt và tuổi thọ hoạt động lâu dài, thường là 25–40 năm để bảo trì tốt máy biến áp điện.

Máy biến áp tần số thấp so với máy biến áp tần số cao

Sự khác biệt giữa máy biến áp tần số thấp và tần số cao không chỉ dừng lại ở tần số hoạt động - nó còn ảnh hưởng đến vật liệu lõi, kích thước vật lý, đặc tính hiệu suất và tính phù hợp của ứng dụng.

Máy biến áp tần số thấp: Điểm mạnh và trường hợp sử dụng

Máy biến áp tần số thấp hoạt động trực tiếp bằng nguồn điện xoay chiều tiện ích (50 hoặc 60 Hz) và nổi tiếng với khả năng độ tin cậy, chất lượng cách điện và khả năng xử lý dòng điện tăng cao . Chúng là những con ngựa đặc trưng của phân phối điện, tự động hóa công nghiệp, hàn điện và hệ thống năng lượng tái tạo. Ví dụ, một máy biến áp cách ly tần số thấp 100 kVA trong hệ thống biến tần năng lượng mặt trời không chỉ chuyển đổi dòng điện xoay chiều DC thành điện áp lưới mà còn cung cấp khả năng cách ly điện để bảo vệ cả biến tần và lưới điện khỏi dòng điện sự cố.

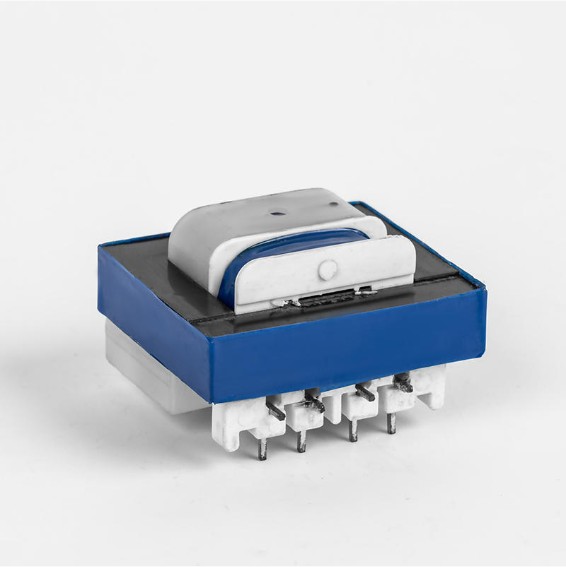

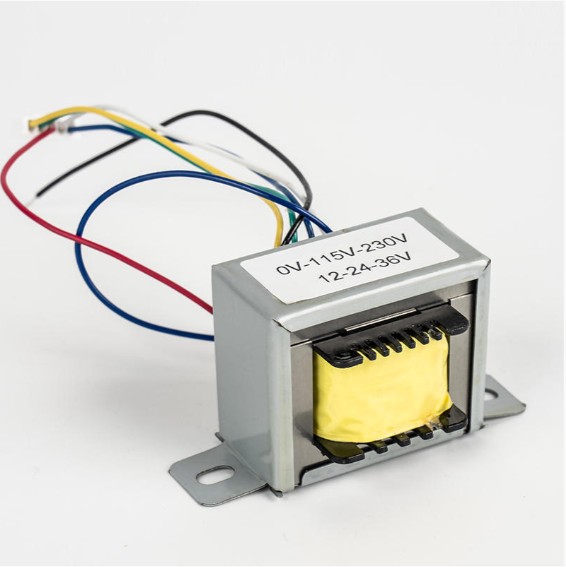

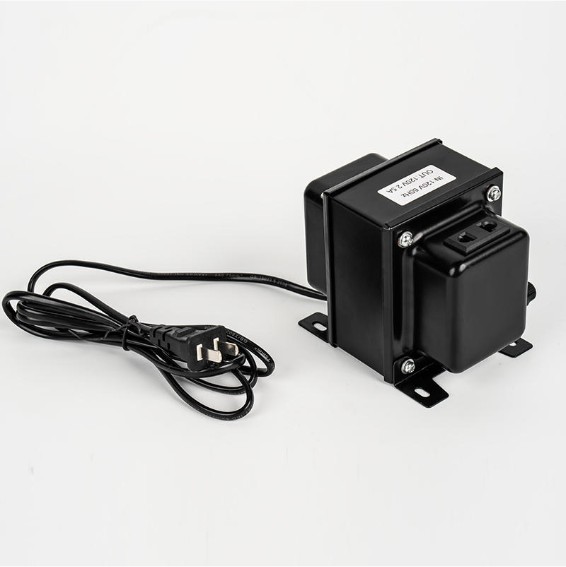

Công ty TNHH Công nghệ Điện tử Chuangbiao Ninh Ba đã tạo dựng được danh tiếng của mình trong lĩnh vực này. Là công ty đi đầu trong sản xuất máy biến áp tần số thấp, công ty thiết kế các sản phẩm dành cho các ứng dụng trong bộ điều chỉnh điện áp, máy hàn điện, bộ biến tần quang điện, hệ thống lưu trữ năng lượng, HVAC và thiết bị gia dụng. Trong thiết bị hàn, máy biến áp của chúng cung cấp điện áp hàn ổn định và dòng điện quan trọng để đảm bảo chất lượng mối hàn ổn định. Trong bộ biến tần quang điện, các thiết bị của chúng chuyển đổi nguồn DC từ các tấm pin mặt trời thành nguồn AC tương thích với lưới điện, đồng thời cung cấp khả năng cách ly điện theo yêu cầu của hầu hết các mã lưới điện quốc gia. Trong các hệ thống lưu trữ năng lượng bằng pin, máy biến áp tần số thấp hai chiều xử lý cả chu kỳ sạc và xả, nâng cao hiệu quả tổng thể của việc tích hợp năng lượng tái tạo.

Máy biến áp tần số cao: Điểm mạnh và trường hợp sử dụng

Máy biến áp tần số cao là thành phần kích hoạt trong bộ nguồn chuyển đổi chế độ (SMPS), trong đó nguồn điện AC trước tiên được chỉnh lưu thành DC, sau đó chuyển đổi ở tần số cao (thường là 20 kHz–300 kHz) trước khi đưa vào máy biến áp. Hoạt động ở tần số cao hơn có nghĩa là lõi có thể nhỏ hơn đáng kể với cùng mức công suất. A Sạc máy tính xách tay 65W sử dụng chuyển đổi tần số cao nằm gọn trong lòng bàn tay của bạn; một máy biến áp 50 Hz tương đương sẽ có kích thước bằng viên gạch. Thiết kế tần số cao rất cần thiết trong nguồn điện viễn thông, thiết bị hình ảnh y tế, bộ sạc trên xe điện và trình điều khiển đèn LED nơi mà độ nhỏ gọn là rất quan trọng.

Các ứng dụng chính của máy biến áp trong các ngành công nghiệp

Truyền tải và phân phối điện

Năng lượng điện được tạo ra tại các nhà máy điện ở điện áp thường từ 11 kV đến 25 kV. Máy biến áp tăng áp nâng điều này lên 220 kV, 400 kV hoặc thậm chí 765 kV để truyền tải đường dài, giảm đáng kể tổn thất điện trở (tổn thất điện năng = I2R, do đó tăng gấp đôi điện áp và giảm một nửa dòng điện sẽ giảm tổn thất 75%). Tại điểm đến, máy biến áp giảm dần điện áp xuống 33 kV, 11 kV và cuối cùng là 230/400 V cho người dùng cuối.

Hàn công nghiệp và sản xuất

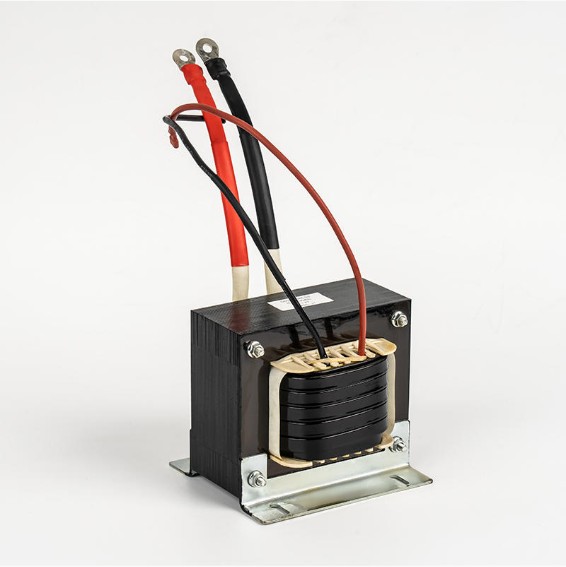

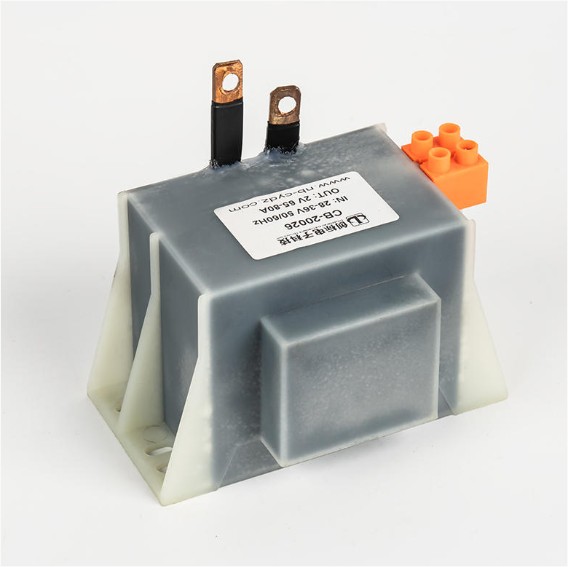

Máy hàn hồ quang điện phụ thuộc vào máy biến áp tần số thấp để chuyển đổi điện áp nguồn (230 V hoặc 400 V) xuống điện áp thấp (20–80 V) cần thiết cho hồ quang hàn, đồng thời cung cấp dòng điện rất cao - thường là 100–500 A trở lên . Độ tự cảm rò rỉ vốn có của máy biến áp mang lại đặc tính hạn chế dòng điện tự nhiên giúp ổn định hồ quang hàn, điều này rất cần thiết để đảm bảo chất lượng mối hàn ổn định trong sản xuất công nghiệp.

Năng lượng tái tạo: Bộ biến tần quang điện và lưu trữ năng lượng

Trong các hệ thống quang điện (PV), máy biến áp tần số thấp trong bộ biến tần chuỗi hoặc trung tâm sẽ chuyển đổi DC đã xử lý từ các tấm pin mặt trời thành AC tương thích với lưới, đồng thời cung cấp khả năng cách ly điện theo yêu cầu của nhiều tiêu chuẩn lưới điện. Trong hệ thống lưu trữ năng lượng pin (BESS), máy biến áp hai chiều xử lý cả chu kỳ sạc (AC→DC) và xả (DC→AC). Công suất năng lượng mặt trời lắp đặt toàn cầu vượt 1,6 TW vào năm 2024 , đại diện cho nhu cầu to lớn và ngày càng tăng về công nghệ máy biến áp đáng tin cậy trong lĩnh vực này.

Thiết bị gia dụng và chiếu sáng

Máy biến áp trong máy điều hòa không khí chuyển đổi AC thành DC cho các bộ truyền động máy nén và động cơ quạt có tốc độ thay đổi. Trong hệ thống chiếu sáng, máy biến áp - bao gồm chấn lưu điện tử với máy biến áp tần số cao - điều chỉnh điện áp và dòng điện cho các thiết bị huỳnh quang và đèn LED. Máy biến áp cách ly tần số thấp trong hệ thống HVAC và làm lạnh bảo vệ các thiết bị điện tử điều khiển nhạy cảm khỏi nhiễu loạn đường dây điện, đảm bảo hoạt động làm mát hoặc sưởi ấm ổn định và hiệu quả trong các điều kiện lưới điện khác nhau.

Những hạn chế và hạn chế của máy biến áp

Mặc dù có những ưu điểm nhưng máy biến áp vẫn có những hạn chế thực sự mà các kỹ sư phải tính đến trong quá trình thiết kế hệ thống:

• Hoạt động chỉ bằng AC : Máy biến áp thông thường chỉ hoạt động với dòng điện xoay chiều. Điện áp DC không thể được chuyển đổi nếu không được đảo ngược thành AC trước - đó là lý do tại sao các hệ thống dựa trên DC yêu cầu bộ biến tần hoặc bộ chuyển đổi kết hợp với máy biến áp tần số cao.
• Kích thước và trọng lượng ở tần số thấp : Hoạt động ở tần số thấp đòi hỏi số lõi lớn hơn và nhiều cuộn dây đồng hơn. Máy biến áp 10 kVA, 50 Hz có thể nặng 50–80 kg, điều này không thực tế trong môi trường hạn chế về không gian hoặc di động.
• Tổn thất lõi không tải : Hiện tượng trễ và tổn thất do dòng điện xoáy xảy ra bất cứ khi nào máy biến áp được cấp điện, ngay cả khi không tải. Một máy biến áp phân phối lớn chạy ở mức tải 10% vẫn phải gánh chịu 100% tổn thất không tải, làm giảm hiệu suất trong các mạng có tải nhẹ.
• Độ nhạy biến dạng sóng hài : Các tải phi tuyến tính (VFD, bộ chỉnh lưu UPS, bộ sạc EV) đưa dòng điện hài vào cuộn dây máy biến áp, gây thêm nhiệt và tăng tốc độ lão hóa. Nếu không có thiết kế định mức hệ số K, máy biến áp tiêu chuẩn có thể cần phải được giảm xuống còn 50–70% dung lượng bảng tên dưới tải trọng điều hòa nặng.
• Dòng điện khởi động khi cấp điện : Khi bật lần đầu tiên, máy biến áp có thể tạo ra dòng điện khởi động gấp 8–12 lần dòng điện định mức trong vài chu kỳ, cần có rơle bảo vệ được hiệu chỉnh phù hợp để tránh bị vấp gây phiền toái.
• Mối quan tâm về môi trường (loại chứa đầy dầu) : Máy biến áp chạy bằng dầu khoáng tiềm ẩn nguy cơ cháy nổ. Điều này đang thúc đẩy việc áp dụng ngày càng nhiều các thiết kế chất lỏng este tự nhiên loại khô và có khả năng phân hủy sinh học, đặc biệt là cho các công trình lắp đặt trong nhà, dưới lòng đất và nhạy cảm với môi trường.

Kết luận: Chọn máy biến áp phù hợp cho ứng dụng của bạn

Máy biến áp - dù tần số thấp hay tần số cao - vẫn không thể thay thế trong các hệ thống điện hiện đại. Sự lựa chọn đúng đắn phụ thuộc vào yêu cầu vận hành cụ thể của bạn:

• Nếu bạn cần công suất cao, cách ly điện mạnh mẽ, khả năng chịu đột biến và hoạt động trực tiếp ở tần số lưới — để phân phối điện, hàn công nghiệp, bộ biến tần năng lượng mặt trời, HVAC hoặc lưu trữ năng lượng — máy biến áp tần số thấp là lựa chọn thích hợp.
• Nếu bạn cần kích thước nhỏ gọn, bao bì nhẹ và tích hợp vào các mạch chế độ chuyển mạch — đối với bộ sạc máy tính xách tay, nguồn viễn thông, thiết bị y tế hoặc bộ sạc trên xe điện — máy biến áp tần số cao là giải pháp tối ưu.

Khi các hệ thống năng lượng phát triển - được thúc đẩy bằng việc mở rộng thế hệ tái tạo, bộ lưu trữ pin phân tán và cơ sở hạ tầng xe điện - nhu cầu về máy biến áp hiệu suất cao đang tăng nhanh. Những tiến bộ trong vật liệu lõi vô định hình và tinh thể nano, hệ thống cách nhiệt cải tiến và giám sát thông minh (máy biến áp hỗ trợ IoT với chẩn đoán tải, nhiệt độ và sức khỏe theo thời gian thực) đang đẩy hiệu quả và độ tin cậy lên tầm cao mới. Hiểu cách thức hoạt động của máy biến áp không chỉ mang tính học thuật: nó là kiến thức nền tảng để thiết kế, xác định và bảo trì các hệ thống điện cung cấp năng lượng cho ngành công nghiệp hiện đại và cuộc sống hàng ngày.
