Máy biến áp làm gì?

Câu trả lời cốt lõi

A máy biến áp truyền năng lượng điện giữa hai hoặc nhiều mạch thông qua cảm ứng điện từ, thay đổi mức điện áp mà không làm thay đổi tần số . Trong thực tế, nó tăng điện áp để truyền tải đường dài (ví dụ: từ 11 kV lên 400 kV) hoặc giảm điện áp xuống để sử dụng an toàn (ví dụ: từ 240 V lên 12 V đối với thiết bị điện tử). Ngoài việc chuyển đổi điện áp, máy biến áp còn cung cấp khả năng cách ly điện, điều chỉnh dòng điện và bảo vệ thiết bị khỏi bị đột biến điện.

Máy biến áp hiện đại đạt được hiệu suất 95% đến 99% , khiến chúng trở thành một trong những thiết bị điện hiệu quả nhất được sử dụng. Cho dù trong một trạm biến áp tiện ích xử lý hàng trăm megavatt hay một thiết bị nhỏ gọn bên trong bộ sạc điện thoại, nguyên tắc cơ bản—định luật cảm ứng điện từ Faraday—vẫn giữ nguyên.

Các loại máy biến áp và ứng dụng của chúng

Máy biến áp được phân loại rộng rãi theo tần số hoạt động, cấu trúc và ứng dụng. Hiểu được sự khác biệt sẽ giúp lựa chọn thiết bị phù hợp cho bất kỳ hệ thống nhất định nào.

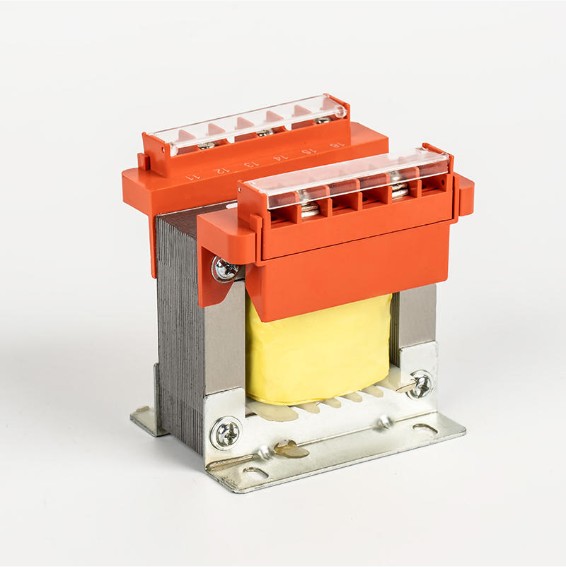

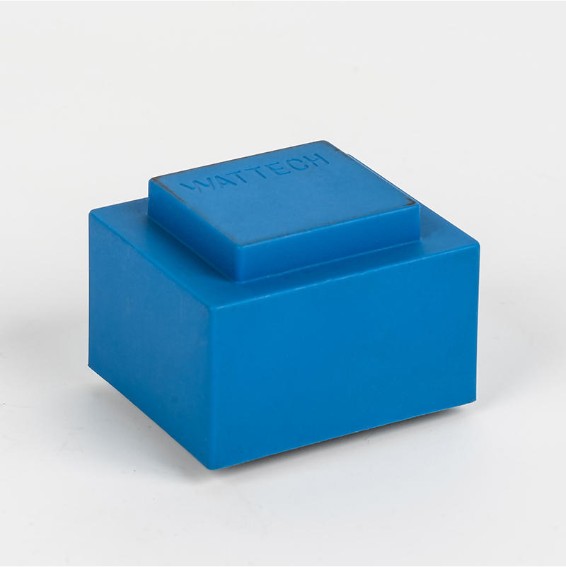

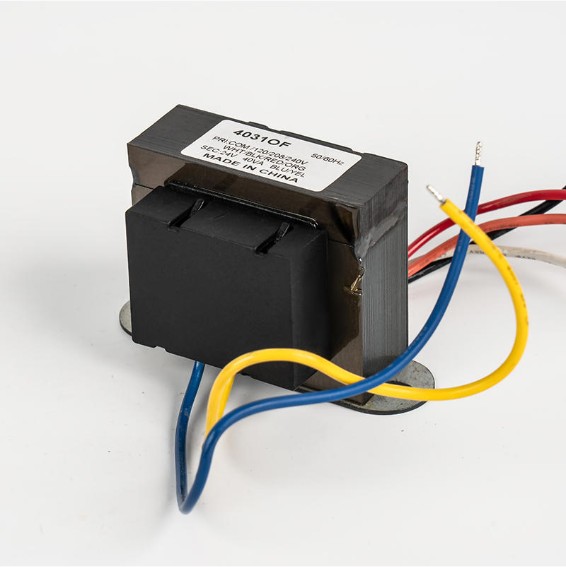

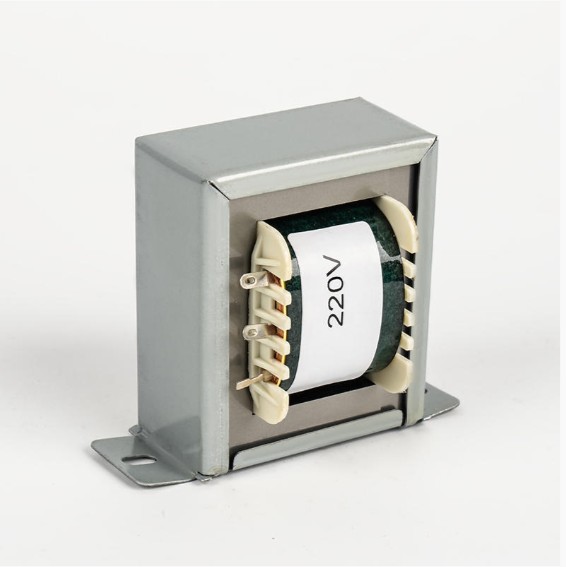

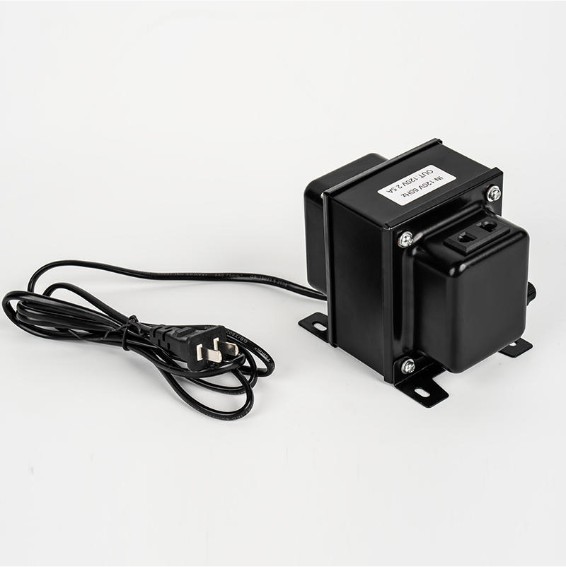

Máy biến áp tần số thấp

Máy biến áp tần số thấp hoạt động ở tần số lưới điện tiêu chuẩn 50 Hz hoặc 60 Hz . Họ sử dụng lõi thép silicon nhiều lớp để giảm thiểu tổn thất dòng điện xoáy. Ưu điểm chính của chúng bao gồm độ bền, khả năng xử lý công suất cao và tuổi thọ lâu dài—thường trên 25 năm nếu được bảo trì thích hợp.

Ứng dụng của máy biến áp tần số thấp trải rộng trên nhiều ngành công nghiệp:

• Phân phối điện: Trạm biến áp lưới giảm điện áp truyền tải xuống điện áp tiêu dùng
• Kiểm soát công nghiệp: Máy điều chỉnh điện áp, ổn áp và máy hàn điện yêu cầu đầu ra dòng điện cao, ổn định
• Thiết bị chiếu sáng và gia dụng: Hệ thống điều chỉnh độ sáng, bộ truyền động máy nén HVAC và bộ phận làm lạnh
• Năng lượng mới: Bộ biến tần quang điện (PV) chuyển đổi DC từ các tấm pin mặt trời thành AC tương thích với lưới điện và hệ thống lưu trữ năng lượng quản lý chu kỳ sạc/xả

Công ty TNHH Công nghệ Điện tử Chuangbiao Ninh Ba chuyên về máy biến áp tần số thấp được thiết kế cho những môi trường đòi hỏi khắt khe này, cung cấp các sản phẩm đảm bảo chuyển đổi năng lượng hiệu quả và bảo vệ đáng tin cậy trên các lĩnh vực điện, công nghiệp, chiếu sáng, thiết bị gia dụng và năng lượng mới.

Máy biến áp tần số cao

Máy biến áp tần số cao hoạt động từ 20 kHz đến vài MHz . Bởi vì tổn thất lõi tăng theo tần số đối với lõi sắt nên họ sử dụng lõi sắt ferit hoặc bột sắt để thay thế. Lợi ích chính là kích thước: một máy biến áp tần số cao xử lý công suất tương tự như một thiết bị 50 Hz có thể Nhỏ hơn và nhẹ hơn từ 10 đến 100 lần .

Các ứng dụng điển hình bao gồm nguồn điện chuyển đổi chế độ (SMPS), thiết bị viễn thông, thiết bị y tế và bộ sạc trên xe điện (EV).

Kết nối máy biến áp hiện tại: Nó hoạt động như thế nào và tại sao nó lại quan trọng

Máy biến dòng (CT) là một thiết bị đo tạo ra dòng điện tỷ lệ giảm trong cuộn dây thứ cấp của nó, cho phép đo an toàn các mạch dòng điện cao. Kết nối chính xác là rất quan trọng cho cả độ chính xác và an toàn.

Quy trình kết nối CT tiêu chuẩn

1. Đưa dây dẫn chính (dây đang được đo) qua cửa sổ CT hoặc kết nối với các cực chính (P1, P2).
2. Kết nối các cực thứ cấp (S1, S2) với thiết bị đo—thường là ampe kế hoặc đồng hồ đo năng lượng định mức 5 A hoặc 1 A.
3. Không bao giờ để hở mạch thứ cấp của CT đang có điện. Một mạch thứ cấp hở có thể tạo ra điện áp cao nguy hiểm (có thể lên đến hàng nghìn vôn) do lực từ động không bị cản trở.
4. Quan sát các dấu phân cực (quy ước dấu chấm hoặc dấu P1/S1) để đảm bảo mối quan hệ pha chính xác cho các ứng dụng rơle bảo vệ.
5. Nối đất một cực thứ cấp theo thông lệ tiêu chuẩn (thường là S2 hoặc S1 nối đất vào khung) để ngăn ngừa nguy cơ điện áp nổi.

Tỷ lệ CT phổ biến là 100:5, 200:5, 400:5 và 1000:5 A . Việc chọn tỷ lệ CT quá nhỏ sẽ gây ra lỗi bão hòa và đo lường; quá khổ làm giảm độ chính xác ở mức tải bình thường. Luôn chỉ định cấp độ chính xác của CT (ví dụ: Cấp 0,5 để đo sáng, Cấp 5P để bảo vệ) khi đặt hàng.

Máy biến áp gắn tấm đệm: Việc lắp đặt và những cân nhắc chính

Máy biến áp gắn trên tấm đệm là một thiết bị chống giả mạo, đặt trên mặt đất trong một tủ thép có khóa, được kết nối với mạng phân phối ngầm. Đây là giải pháp tiêu chuẩn cho các khu vực ngoại ô và thương mại nơi đường truyền trên không không thực tế hoặc không mong muốn.

Xếp hạng điển hình dao động từ 25 kVA đến 2.500 kVA , với điện áp sơ cấp từ 4 kV đến 35 kV và điện áp thứ cấp từ 120/240 V (một pha) hoặc 208Y/120 V đến 480Y/277 V (ba pha).

Yêu cầu cài đặt chính

• Tấm bê tông: Phải bằng phẳng, được đánh giá về cấu trúc và kích thước theo thông số kỹ thuật của nhà sản xuất (thường kéo dài 3–6 inch so với diện tích của tủ).
• Giải phóng mặt bằng: Không gian làm việc thông thoáng tối thiểu 3 feet ở phía điện áp cao; Khoảng cách 10 feet so với các tòa nhà theo hướng dẫn của NEC.
• Định tuyến cáp: Cáp ngầm đi vào qua ống dẫn được bịt kín chống ẩm và động vật gặm nhấm.
• Nối đất: Vỏ và dây trung tính phải được liên kết với một thanh nối đất được dẫn động theo yêu cầu về điện trở của đất cục bộ (thường <25 Ω).
• Ngăn chặn dầu: Nhiều khu vực pháp lý yêu cầu bệ ngăn chặn thứ cấp hoặc tấm thấm bên dưới các thiết bị chứa đầy dầu để ngăn ngừa ô nhiễm đất.

Máy biến áp và trạm biến áp: Chúng phối hợp với nhau như thế nào

Trạm biến áp là cơ sở chuyển mạch, biến đổi và điều tiết năng lượng điện. Máy biến áp là thành phần trung tâm của nó, thực hiện chuyển đổi điện áp thực tế giữa cấp độ truyền tải và phân phối.

Quy trình làm việc của trạm biến áp tiện ích điển hình trông như thế này:

1. Đầu vào đường truyền: Nguồn điện đạt 115 kV, 230 kV hoặc 500 kV từ nhà máy phát điện.
2. Máy biến áp hạ thế: Một máy biến áp công suất lớn giúp giảm điện áp xuống 12,47 kV, 13,8 kV hoặc 34,5 kV để phân phối sơ cấp.
3. Thiết bị đóng cắt và bảo vệ: Bộ ngắt mạch, công tắc ngắt kết nối và rơle bảo vệ cách ly các lỗi trong vòng một phần nghìn giây.
4. Máy biến áp phân phối: Các thiết bị gắn trên cột hoặc gắn trên tấm đệm tiếp tục giảm điện áp xuống 120/240 V hoặc 480 V để sử dụng trong dân dụng và thương mại.

Một máy biến áp điện trạm biến áp duy nhất có thể xử lý 10 MVA đến 1.000 MVA và nặng tới vài trăm tấn. Sự cố của một thiết bị như vậy có thể khiến toàn bộ khu vực mất điện trong nhiều tuần, đó là lý do tại sao việc giám sát và bảo trì máy biến áp trạm biến áp được coi là nhiệm vụ cơ sở hạ tầng quan trọng.

Cách kiểm tra máy biến áp: Phương pháp kiểm tra và những điều cần tìm

Kiểm tra thường xuyên sẽ ngăn ngừa những hư hỏng không mong muốn và kéo dài tuổi thọ của máy biến áp. Thử nghiệm thích hợp phụ thuộc vào loại máy biến áp và thiết bị sẵn có.

Kiểm tra trực quan và vật lý cơ bản

• Kiểm tra xem có rò rỉ dầu, ăn mòn, ống lót bị nứt hoặc cánh tản nhiệt bị hỏng không.
• Kiểm tra mức dầu qua kính quan sát; lượng dầu thấp làm giảm khả năng làm mát và độ bền điện môi.
• Lắng nghe tiếng vo ve, vo ve hoặc tanh tách bất thường—những âm thanh trên mức ồn 100–120 Hz bình thường có thể cho thấy lõi bị lỏng hoặc phóng điện một phần.
• Xác minh rằng quạt hoặc máy bơm làm mát (nếu có) đang hoạt động chính xác.

Kiểm tra điện

• Kiểm tra tỷ số vòng quay (TTR): Xác nhận tỷ lệ điện áp sơ cấp và thứ cấp khớp với bảng tên. Độ lệch chấp nhận được thường là ±0,5% tỷ lệ của bảng tên.
• Kiểm tra điện trở cách điện (IR): Cấp điện áp 500 V hoặc 1.000 V DC thông qua megohm kế giữa các cuộn dây và giữa các cuộn dây với lõi. Giá trị trên 1.000 MW thường được coi là lành mạnh cho các đơn vị trung thế.
• Điện trở cuộn dây DC: Phát hiện các vòng rẽ bị chập hoặc kết nối lỏng lẻo. So sánh các giá trị đo được với dữ liệu của nhà máy; độ lệch trên 2% bảo đảm điều tra.
• Phân tích khí hòa tan (DGA): Đối với máy biến áp chạy bằng dầu, xác định các lỗi mới xảy ra bằng cách đo khí hòa tan trong dầu cách điện (ví dụ: axetylen biểu thị hồ quang, hydro biểu thị phóng điện một phần).
• Hệ số công suất / Kiểm tra Delta Tan: Đo tổn thất điện môi trong cách điện. Giá trị vượt quá 0,5%–1% đối với hệ thống cách nhiệt bằng giấy dầu gợi ý sự xâm nhập của hơi ẩm hoặc lão hóa.

Khoảng thời gian bảo trì được đề xuất

Chọn máy biến áp phù hợp cho ứng dụng của bạn

Việc lựa chọn một máy biến áp liên quan đến việc kết hợp một số thông số với tải và môi trường. Kích thước quá nhỏ gây ra hiện tượng quá nhiệt và hư hỏng sớm; kích thước quá lớn gây lãng phí vốn và tăng tổn thất khi không tải.

• Đánh giá kVA: Tính tổng tải kết nối (tính bằng kW) chia cho hệ số công suất, sau đó thêm giới hạn an toàn 20–25% để mở rộng trong tương lai.
• Tỷ lệ điện áp: Ghép điện áp sơ cấp với nguồn cung cấp và điện áp thứ cấp phù hợp với yêu cầu tải; xác nhận phạm vi của bộ đổi vòi nếu điện áp nguồn thay đổi.
• Lớp cách nhiệt: Chọn loại khô cho các vị trí trong nhà, dễ cháy (ví dụ: bệnh viện, nhà cao tầng); ngâm trong dầu cho các trạm biến áp ngoài trời, nơi cần có xếp hạng cao hơn.
• Tần số hoạt động: Xác nhận khả năng tương thích 50 Hz hoặc 60 Hz—máy biến áp được thiết kế cho tần số 60 Hz sẽ quá nóng và bão hòa nếu hoạt động ở cùng điện áp 50 Hz.
• Điều kiện môi trường: Đối với môi trường ẩm ướt, ăn mòn hoặc ở độ cao lớn, hãy chỉ định cuộn dây được bọc kín, lớp phủ nhiệt đới hoặc các bộ phận giảm độ cao.

Đối với các ứng dụng công nghiệp và năng lượng mới đòi hỏi hiệu suất của máy biến áp tần số thấp đã được chứng minh, Công ty TNHH Công nghệ Điện tử Chuangbiao Ninh Ba cung cấp các giải pháp kỹ thuật—từ máy biến áp hàn và bộ điều chỉnh điện áp đến máy biến áp biến tần PV và các bộ phận hệ thống lưu trữ năng lượng—được hỗ trợ bởi các tiêu chuẩn chất lượng nghiêm ngặt và kiến ​​thức chuyên môn sâu về ứng dụng.
