Khái niệm cơ bản về máy biến áp: Máy biến áp là gì?

A máy biến áp là một thiết bị điện tĩnh truyền năng lượng điện giữmột hai hoặc nhiều mạch thông qua cảm ứng điện từ mà không cần bất kỳ kết nối điện trực tiếp nào. Chức năng cốt lõi của nó là tăng hoặc giảm điện áp trong khi giữ nguồn điện (lý tưởng) không đổi. Hiểu biết cơ bản về máy biến áp là điều cần thiết đối với bất kỳ ai làm việc với hệ thống điện, điều khiển công nghiệp hoặc các ứng dụng năng lượng tái tạo.

Trong thực tế, một máy biến áp được kết nối với nguồn điện sơ cấp 240V. có tỷ lệ vòng dây là 10:1 sẽ cung cấp điện áp thứ cấp khoảng 24V - một mối quan hệ đơn giản làm nền tảng cho mọi thiết kế và lựa chọn máy biến áp.

Máy biến áp và nguyên lý cảm ứng điện từ

Máy biến áp hoạt động hoàn toàn dựa trên định luật cảm ứng điện từ Faraday. Khi dòng điện xoay chiều chạy qua cuộn sơ cấp sẽ tạo ra từ thông thay đổi liên tục trong lõi. Từ thông thay đổi này tạo ra một suất điện động (EMF) trong cuộn dây thứ cấp.

EMF cảm ứng trong mỗi cuộn dây được mô tả bởi:

E = 4,44 × f × N × Φ _{tối đa}

Ở đâu:

• f = tần số cung cấp (Hz)
• N = số vòng dây quấn
• Φ _{tối đa} = từ thông cực đại (Webers)

Bởi vì máy biến áp dựa vào từ thông thay đổi nên chúng chỉ hoạt động với dòng điện xoay chiều (AC). Việc sử dụng DC sẽ không tạo ra hiện tượng cảm ứng - chỉ làm giảm điện áp bằng điện trở và có khả năng làm hỏng sự tích tụ nhiệt trong cuộn dây.

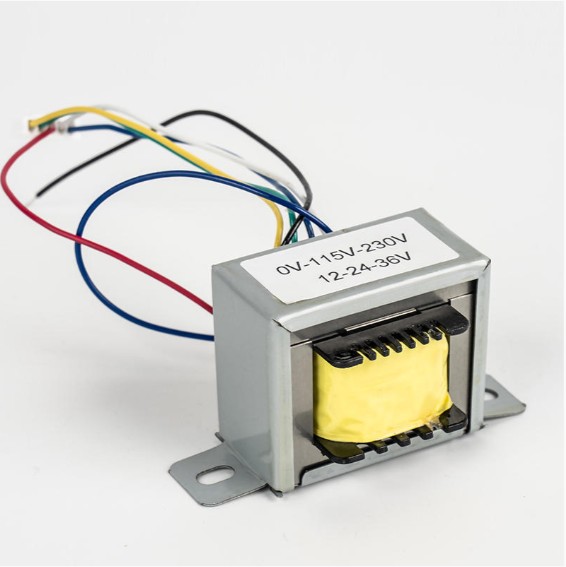

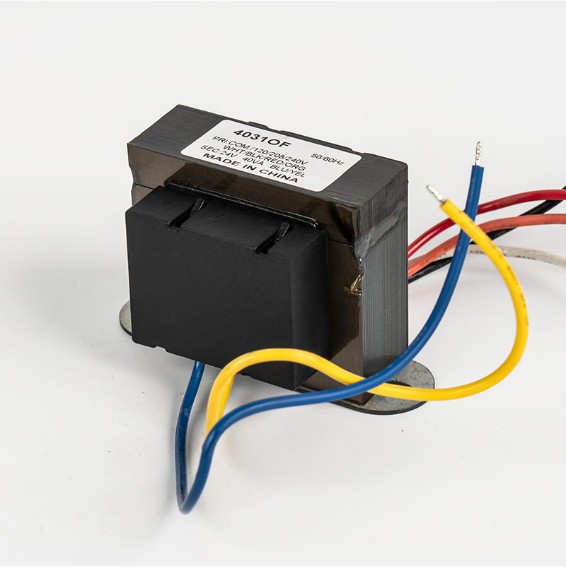

Máy biến điện áp một pha

Máy biến điện áp một pha là loại máy biến áp cơ bản nhất. Nó bao gồm hai cuộn dây – cuộn sơ cấp và cuộn thứ cấp – quấn quanh một lõi từ chung. Khi đặt điện áp xoay chiều vào cuộn sơ cấp, điện áp tỷ lệ sẽ xuất hiện ở các cực thứ cấp.

Các đặc điểm chính của máy biến áp một pha bao gồm:

• Sự biến đổi điện áp tỷ lệ thuận với tỷ số vòng dây
• Sự biến đổi hiện tại tỷ lệ nghịch với tỷ số vòng dây
• Sơ cấp và thứ cấp được cách ly về điện nhưng được ghép từ tính
• Các ứng dụng phổ biến bao gồm thiết bị gia dụng, điều khiển công nghiệp và hệ thống chiếu sáng

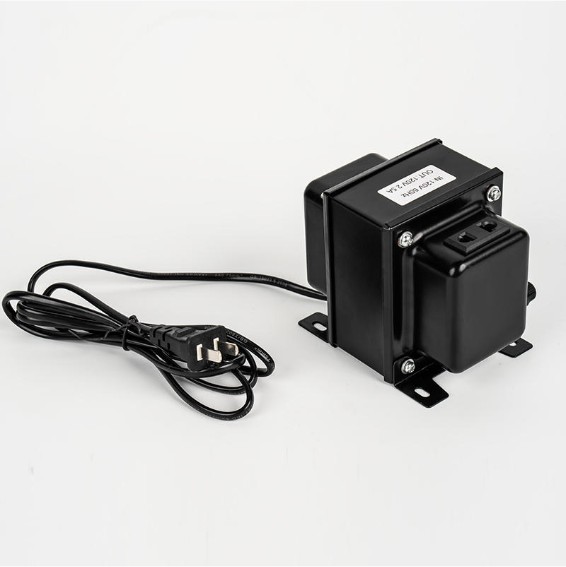

Một máy biến áp phân phối một pha điển hình dùng cho dân dụng sẽ giảm mức cung cấp tiện ích từ 11kV đến 230V để tiêu dùng trong nước an toàn.

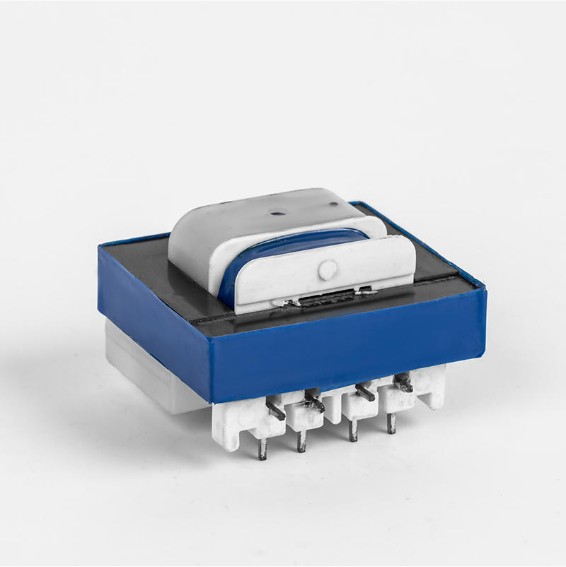

Thi công máy biến áp (Một pha)

Máy biến áp một pha có ba thành phần vật lý chính:

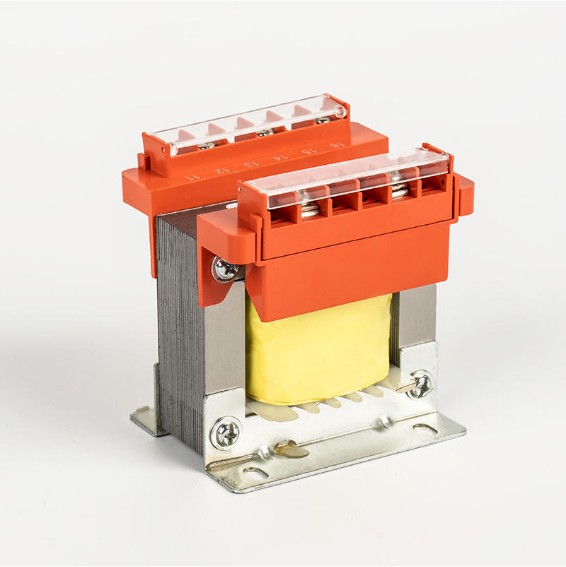

lõi từ

Lõi cung cấp một đường dẫn có độ trở kháng thấp cho từ thông. Nó được chế tạo từ các lớp thép silicon mỏng (thường dày 0,35mm đến 0,5mm), mỗi lớp được phủ một lớp vecni cách điện. Cấu trúc nhiều lớp này giảm tổn thất dòng điện xoáy tới 90% so với lõi rắn có cùng kích thước.

Hai cấu hình lõi phổ biến được sử dụng:

• Loại lõi: Các cuộn dây bao quanh các chi cốt lõi; tốt hơn cho các ứng dụng điện áp cao
• Loại vỏ: Lõi bao quanh cuộn dây; cung cấp khả năng che chắn từ tính tốt hơn và nhỏ gọn

cuộn dây

cuộn dây are made from copper or aluminum conductors insulated with enamel or paper. The primary winding is connected to the input supply; the secondary winding delivers power to the load. Conductors are sized based on the current they carry — the higher-voltage winding typically has more turns of thinner wire, while the lower-voltage winding uses fewer turns of thicker wire.

Hệ thống cách nhiệt

Lớp cách điện tách các cuộn dây sơ cấp và thứ cấp và cách ly từng cuộn dây với lõi. Các vật liệu cách nhiệt phổ biến bao gồm giấy Kraft, bìa ép và vải dệt. Lớp cách nhiệt (ví dụ: Loại B ở 130°C, Lớp F ở 155°C) xác định nhiệt độ hoạt động tối đa.

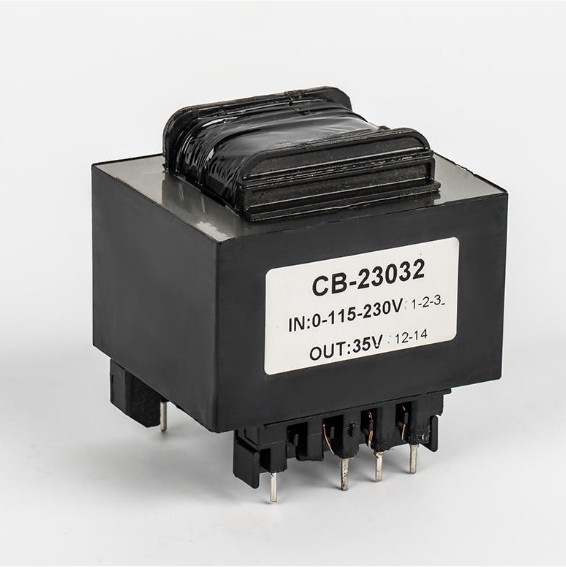

Tỷ số vòng dây của máy biến áp

Tỷ số vòng dây là thông số quan trọng nhất trong thiết kế máy biến áp. Nó xác định mối quan hệ giữa điện áp và dòng điện sơ cấp và thứ cấp.

Tỷ số vòng quay (a) = N _P / N _S = V _P / V _S = tôi _S / tôi _P

Ở đâu N _P và N _S lần lượt là số vòng dây sơ cấp và thứ cấp V _P và V _S là các điện áp tương ứng và tôi _P và tôi _S là các dòng điện.

Lưu ý rằng trong khi điện áp tỷ lệ với tỷ lệ vòng dây, thì dòng điện tỷ lệ nghịch - một máy biến áp giảm một nửa điện áp sẽ tăng gấp đôi dòng điện (giả sử một máy biến áp lý tưởng).

Giải thích hành động của máy biến áp

Hoạt động của máy biến áp đề cập đến toàn bộ chuỗi truyền năng lượng từ sơ cấp sang thứ cấp. Đây là quá trình từng bước:

1. Điện áp xoay chiều được đặt vào cuộn sơ cấp, tạo ra dòng điện xoay chiều chạy qua nó.
2. Dòng điện này tạo ra một từ thông xoay chiều trong lõi, thường hoàn thành 50 hoặc 60 chu kỳ đầy đủ mỗi giây tùy thuộc vào tần số cung cấp.
3. Từ thông thay đổi liên kết với cuộn thứ cấp và tạo ra điện áp (theo Định luật Faraday).
4. Khi tải được nối với cuộn thứ cấp, dòng điện sẽ chạy và tải sẽ nhận được nguồn điện.
5. Dòng điện thứ cấp tạo ra dòng điện riêng của nó ngược lại với dòng điện sơ cấp (Định luật Lenz), khiến dòng điện sơ cấp lấy thêm dòng điện từ nguồn cung cấp để bù đắp - một cơ chế tự điều chỉnh.

Hoạt động này hoàn toàn không tiếp xúc — không có bộ phận chuyển động, không có kết nối điện giữa các cuộn dây — làm cho máy biến áp trở nên đặc biệt đáng ttrong cậy với tuổi thọ thường vượt quá 25–40 năm trong các hệ thống được bảo trì tốt.

Ví dụ cơ bản về máy biến áp: Tính toán đã thực hiện

Hãy xem xét một máy biến áp một pha có thông số kỹ thuật sau:

• Điện áp sơ cấp (V _P ): 230V
• Điện áp thứ cấp (V _S ): 12V
• Vòng sơ cấp (N _P ): 1150 lượt
• Khả năng chịu tải: 10Ω

Bước 1 - Tìm tỷ lệ lần lượt: a = 230/12 ≈ 19,17

Bước 2 - Tìm N _S : N _S = N _P / a = 1150 / 19,17 ≈ 60 lượt

Bước 3 - Tìm dòng điện thứ cấp: tôi _S = V _S / R = 12/10 = 1,2A

Bước 4 - Tìm dòng điện sơ cấp (lý tưởng): tôi _P = tôi _S / a = 1,2 / 19,17 ≈ 0,063A (63mA)

Ví dụ này mtrongh họa cách cuộn sơ cấp chỉ tiêu thụ một dòng điện nhỏ trong khi cung cấp điện áp 12V cho tải - một mtrongh chứng thực tế về việc giảm điện áp và tăng cường dòng điện.

Năng lượng điện trong máy biến áp

tôin an ideal transformer, input power equals output power. There is no energy conversion — only energy transfer:

P _trong = V _P × tôi _P = V _S × tôi _S = P _{ra ngoài}

tôin the real world, a portion of the input power is lost. These losses fall into two categories:

Tổn thất lõi (sắt)

Tổn thất lõi là không đổi bất kể tải và bao gồm:

• Mất trễ: Năng lượng tiêu tán khi các miền từ tính trong lõi đảo ngược hướng sau mỗi chu kỳ. Giảm bằng cách sử dụng thép silicon định hướng hạt.
• Tổn hao dòng điện xoáy: Dòng điện tuần hoàn cảm ứng bên trong vật liệu lõi. Giảm bằng cách cán lõi.

Tổn thất đồng (I2R)

Tổn hao đồng phát strongh từ điện trở của dây dẫn quanh co và thay đổi theo bình phương của dòng điện tải: P _Cu = tôi² × R . Những tổn thất này tăng đáng kể khi tải cao hơn, đó là lý do tại sao máy biến áp được đánh giá ở kVA cụ thể để tránh quá nhiệt.

Hiệu suất máy biến áp

Hiệu suất máy biến áp (η) được định nghĩa là tỷ số giữa công suất đầu ra và công suất đầu vào, được biểu thị bằng phần trăm:

η (%) = (P _{ra ngoài} / P _trong ) × 100 = (P _{ra ngoài} / (P _{ra ngoài} P _{tổn thất} )) × 100

Máy biến áp điện hiện đại thường xuyên đạt được hiệu suất 97% đến 99,5% , khiến chúng trở thành một trong những thiết bị điện hiệu quả nhất từng được chế tạo. Một máy biến áp 100 kVA với hiệu suất 99% chỉ tiêu hao khoảng 1 kW dưới dạng nhiệt trong khi cung cấp 99 kW điện năng có thể sử dụng.

Hiệu suất tối đa đạt được khi tổn thất đồng bằng tổn thất sắt - một điều kiện có thể được thiết kế bằng cách lựa chọn cẩn thận vật liệu lõi, mặt cắt lõi và kích thước dây dẫn. Đối với máy biến áp danh định 50 kVA có tổn hao sắt 200W và tổn hao đồng 200W khi đầy tải:

η = 50.000 / (50.000 200 200) × 100 = 99,2%

Hiệu suất máy biến áp Triangle

Tam giác hiệu suất là một công cụ trực quan bắt nguồn từ tam giác công suất, hữu ích để hiểu mối quan hệ giữa công suất đầu vào, công suất đầu ra và tổn thất trong máy biến áp.

Ba bên tượng trưng cho:

• tôinput power (P _trong ): Cạnh huyền - tổng năng lượng được rút ra từ nguồn cung cấp
• Công suất đầu ra (P _{ra ngoài} ): Năng lượng hữu ích được cung cấp cho tải
• Tổn thất (P _{mất mát} ): Tổn thất lõi Tổn hao đồng tiêu tán dưới dạng nhiệt

Góc hiệu suất θ biểu thị mức độ hoạt động của máy biến áp gần mức lý tưởng - góc nhỏ hơn biểu thị hiệu suất cao hơn. Mô hình khái niệm này giúp các kỹ sư hình dung được sự cân bằng hiệu quả khi tối ưu hóa thiết kế máy biến áp cho các cấu hình tải cụ thể.

Tóm tắt khái niệm cơ bản về máy biến áp

Các nguyên tắc chính của hoạt động máy biến áp có thể được tóm tắt như sau:

Biểu diễn cơ bản của máy biến áp

tôin circuit diagrams and engineering schematics, the transformer is represented by two coupled coil symbols separated by vertical lines (representing the core). The standard schematic conveys:

• Ký hiệu dấu chấm: Các dấu chấm ở một cực của mỗi cuộn dây biểu thị cực tính - điện áp tại các cực có chấm cùng pha
• Dòng cốt lõi: Các đường đơn biểu thị máy biến áp lõi không khí; đường đôi tượng trưng cho máy biến áp lõi sắt
• Nhãn cuộn dây: Sơ cấp (trái) và phụ (phải) được phân biệt rõ ràng

Đối với mô hình máy biến áp lý tưởng dùng trong phân tích mạch điện, mạch tương đương bao gồm một máy biến áp lý tưởng có tỷ số vòng dây a , đại diện cho sự truyền năng lượng hoàn hảo. Các mô hình máy biến áp thực có thêm điện trở nối tiếp (R ₁ , R ₂ ) và điện kháng rò rỉ (X ₁ , X ₂ ) cho mỗi cuộn dây, cộng với một nhánh shunt biểu thị điện kháng từ hóa và khả năng chống tổn hao lõi - cung cấp cho các kỹ sư một công cụ hoàn chỉnh để dự đoán khả năng điều chỉnh điện áp và hiệu suất trong bất kỳ điều kiện tải nào.

điều chỉnh điện áp — sự thay đổi điện áp đầu cuối thứ cấp từ không tải sang đầy tải — là thước đo hiệu suất chính. Một máy biến áp tần số thấp được thiết kế tốt sẽ duy trì khả năng điều chỉnh điện áp trong phạm vi 2% đến 5% , đảm bảo cung cấp điện áp ổn định trên toàn bộ phạm vi tải.

Dù được sử dụng trong nguồn điện gia đình 230V, trạm biến áp công nghiệp 10kV hay bộ biến tần quang điện chuyển đổi DC năng lượng mặt trời thành lưới điện xoay chiều, máy biến áp vẫn là thiết bị nền tảng của kỹ thuật điện — về nguyên tắc đơn giản, ứng dụng đặc biệt.
